温度控制器安装及使用注意事项

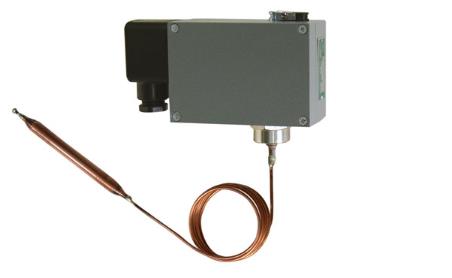

       T系列温度控制器是一种控制温度范围的电开关，可与电磁阀相配，用来控制冷库的温度。

　　T系列温度控制器配有单刀双掷(SPDT)转换开关，其动作点根据温度控制器的设定值和温度感受温度确定。

　　T系列温度控制器的微动开关结构确保了可靠的快速转换功能。

　　温度控制器是根据工作环境的温度变化，在开关内部发生物理形变，从而产生某些特殊效应，产生导通或者断开动作的一系列自动控制元件，或者电子原件在不同温度下，工作状态的不同原理来给电路提供温度数据，以供电路采集温度数据。

　　温度控制器在安装和使用的时候，必须注意以下几点:

　　(1)热电偶和热电阻应尽量垂直装在水平或垂直管道上,安装时应有保护套管，以方便检修和更换。

　　(2)要根据不同的温度选择不同的测量元件。一般测量温度大于100°C时 ，应选择热电偶，小于100C时选择热电阻。

　　(3)热电偶的冷端应处在同-环境温度下，应使用同型号的补偿导线，且正负要接对。

　　(4)测量管道内温度时，元件长度应在管道中心线上(即保护管插入深度应为管径的一半)。

　　(5)高温区使用耐高温电缆或耐高温补偿线。

　　(6)接线要合理美观，表针指示要正确。

　　(7)温度动圈表安装时，开孔尺寸要合适，安装要美观大方。

　　温度控制器工作原理

　　T系列温度控制器的感温包放在冷库中，当冷库的温度下降到温度控制器设定值的下，温度控制器动作，将电磁阀关闭，使制冷剂停止进入冷库蒸发器。
