差压控制器的操作方法，你看懂了吗？

差压控制器的操作方法，你看懂了吗？　　

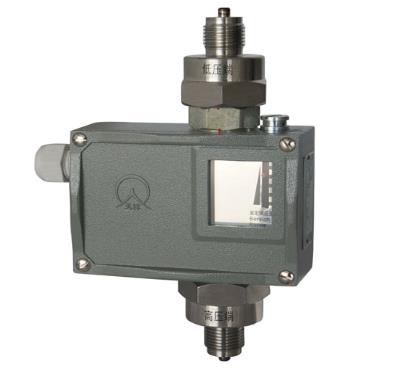

差压控制器也叫差压开关，采用橡胶或金属膜片测量微小压力的敏感元件，适用于测量气体、液体或蒸汽两个不同压力源的压差，并通过设定差压值时发出信号，接通控制电路，达到自动控制的报警得目的。它的设定值可调，调节范围100Pa～2.5MPa。　　

控制器采用膜片式和波纹管差压感压元件，普通型产品可用于控制对感压元件无腐蚀作用，无爆炸危险的气体，液体或蒸汽等介质的同一压力源或不同压力源的压力差。

防爆型产品防爆标志为ExedllCT6。可用于控制对感压元件无腐蚀作用的气体、液体或蒸汽等介质的llA、llB、llC类T1~T5组爆炸性气体混合物场所的同一压力源或不同压力源的压力差。

控制器的设定值调节范围为0.1~1.6MPa，工作压力范围为0~3MPa。防腐型可用于腐蚀介质环境。　

一、产品特点：　　

1. 差压控制器压力控制范围大，控制精度高；　　

    2.切换差小，二组微动开关的切换值可分别设定；　　

    3.传感器适用腐蚀性介质(气体或液体)。　　

二、操作：　　

1. 将控制器的高压接口旋入压力校验台，并使开关接线座接上信号源。　　

2. 将压力上升至120Kpa，此值可从标准压力计中读出。　　

3. 以M4内六角螺钉扳手调整低压接口内的螺钉（顺时针方向旋转，差压设定值增大，逆时针方向旋转，差压设定值减小），在120Kpa附近切换。　　

4. 改变压力值，使压力在120Kpa上下来回变化，检验开关触点的上切换值是否是120Kpa，此时下切换值应是120Kpa减去切换差（30Kpa左右），等于90Kpa左右。　　

5. 在高压端、低压端同时输入高、低压信号，观察差压控制器其差压是否为1205pa（若用户受调试设备的限制，此步骤可免做）。
